Principais Aplicações
- Circuitos hidráulicos em geral: água, combustível, óleo e gás.
- O.E.M.
- Fecho de Fluxo ou funções de regulação em sistemas de abastecimento de águas, tratamento, distribuição, esgotos e irrigação.

Condições de Funcionamento
- Temperaturas entre -10ºC mínimo e +110ºC máximo
- Pressão permitida (PS): - 16 bar: DN 40 a 200 a temperatura ambiente, - 10 bar: DN 250 a 1000 a temperatura ambiente.

Informações relativas ao modelo

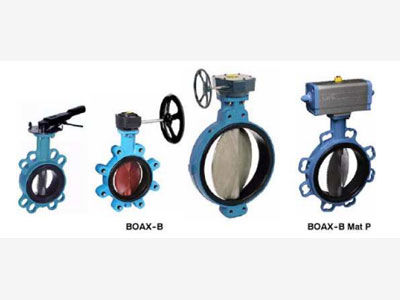

- Corpo semi “lug” (tipo 2): DN 40 a 600
- Corpo “lug” (tipo 4): DN 40 a 600
- Corpo “wafer” (tipo 1): DN 650 a 1000
- Corpo flangeado (tipo 5): DN 150 a 1000
- Possibilidade de desmontagem a jusante e trabalho em fim de linha para corpos tipo 2,4 e 5.
- Sede em elastómero: um volume extra de borracha, localizado nas zonas de passagem do veio, permite através da compressão entre o corpo da válvula e a extremidade do disco uma perfeita vedação nas passagens para o veio.
- Disco esferoidal garante uma prefeita selagem a montante e a jusante: zero fugas visíveis a olho nu.
- Dimensões topo a topo de acordo com as normas ISO 5752 série 20, EN 558-1 série 20.
- Ligações standard. - Barreira contra transmissão do calor entre a válvula e o manípulo.
- Placa de montagem de acordo com as normas ISO 5211.
- Marcações de acordo com a norma EN 19.
- Válvulas de fecho total (sem fuga visíveis a olho nu) em ambos os sentidos do fluxo, de acordo com as seguintes normas: EN 12266-1 nível de fuga A e ISO 5208 categoria A.
- Construção em conformidade com a norma EN 593.
- Não contém amianto, CFC, PCB ou quaisquer substâncias que prejudiquem o humedecimento da pintura.
- Corpo revestido com pintura de poliuretano, espessura de 80μm, Azul claro ref. RAL 5012 em conformidade com as especificações para utilização em águas.
- Disco em ferro fundido esferoidal revestido com pintura epoxica, castanha Ref. RAL 8012, em conformidade com as especificações para a utilização em água de consumo.
- Válvulas de acordo com os requisitos da Directiva de Equipamento de Pressão 97/23/EC (PED) apêndice I para líquidos do grupo 1 e fluidos do grupo 2.
